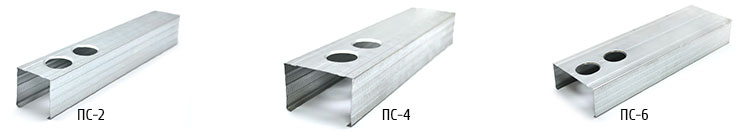

Назначение Имеет С-образную форму и служит в качестве вертикальных стоек каркасов, предназначенных для монтажа перегородок и облицовок на основе листов из различных материалов: гипсокартона ГКЛ, ГКЛВ, ГКЛВО и гипсоволокна ГВЛ, ГВЛВ, ГКЛ, ГВЛ, СМЛ, ОСП. Описание – Размер спинки подобран таким образом, что обеспечивает плотное стыкование с направляющим профилем, без деформации и образования зазоров. – Размер полки в 50 мм выгодно отличается от соответствующего размера 35 мм. Полка шириной 50 мм значительно облегчает работу мастера по установке шурупов в процессе крепления гипсокартонных листов, особенно при двухслойной обшивке, так как вероятность попадания шурупа мимо полки профиля практически отсутствует. – Продольные канавки на полке и спинке профиля и перфорация придают дополнительную жесткость и центрируют шуруп при ввинчивании. Кроме того, центральная канавка является и ориентиром, как при сборке каркаса, так и при установке гипсокартонных листов. – На спинке профиля по всей длине имеются отверстия d=32 мм, позволяющие произвести монтаж электро- и теплопроводки внутри перегородок и облицовок. Наименование | ПС-2 | ПС-2 (i) | ПС-4 | ПС-4 (i) | ПС-6 | ПС-6 (i) |
---|
Размер, мм | 50x50 | 75x50 | 100x50 |
---|
Материал/Толщина, мм | Оц. сталь/0.45 | Оц. сталь/0.4 | Оц. сталь/0.45 | Оц. сталь/0.4 | Оц. сталь/0.45 | Оц. сталь/0.4 |
---|
Длина, м | 3/4 | 3/4 | 3/4 | 3/4 | 3/4 | 3/4 |
---|
Назначение: Имеет С-образную форму и служит в качестве вертикальных стоек каркасов, предназначенных для монтажа перегородок и облицовок на основе листов из различных материалов: гипсокартона ГКЛ, ГКЛВ, ГКЛВО и гипсоволокна ГВЛ, ГВЛВ, ГКЛ, ГВЛ, СМЛ, ОСП.
Описание: – Адаптированная геометрия профиля «компакт» обеспечивает экономичное решение по монтажу. – Размер спинки обеспечивает плотное стыкование с направляющим профилем, без деформации и образования зазоров. – Перфорация на полке профиля придает дополнительную жесткость. – На спинке профиля есть отверстия d=32 мм, позволяющие произвести монтаж электро- и теплопроводки.
Монтаж профиля стоечного: Монтируется стоечный профиль в паре с соответствующим по типоразмеру направляющим профилем. Крепление производится при помощи просекателя методом просечки с отгибом. Наименование | ПСЭ-2 | ПСЭ-4 | ПСЭ-6 |
---|
Размер, мм | 50×35 | 75×35 | 100×35 |
---|
Материал/Толщина, мм | Оц. сталь/0,4 | Оц. сталь/0,4 | Оц. сталь/ 0,4 |
---|
Длина, м | 3 | 3 | 3 |
---|

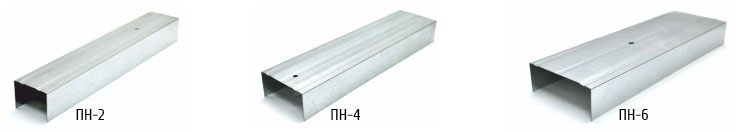

Назначение: Имеет П-образную форму и служит в качестве основания для стоечных профилей, а также для устройства перемычек между ними в каркасах перегородок и облицовок.
Описание: – Увеличенная полка профиля в 40 мм значительно облегчает установку крепежных шурупов. – Профили производятся с отверстиями d=6/8 мм с шагом 250 мм в спинке профиля, предназначенными для установки дюбелей, что существенно облегчает крепление к несущему основанию. – На спинке профиля по всей длине имеются отверстия d=32 мм, позволяющие произвести монтаж электро- и теплопроводки внутри перегородок и облицовок. Наименование | ПН-2 | ПН-2 (i) | ПН-4 | ПН-4 (i) | ПН-6 | ПН-6 (i) |
---|
Размер, мм | 50x40 | 75x40 | 100x40 |
---|
Материал/Толщина, мм | Оц. сталь/0.45 | Оц. сталь/0.4 | Оц. сталь/0.45 | Оц. сталь/0.4 | Оц. сталь/0.45 | Оц. сталь/0.4 |
---|
Длина, м | 3 | 3 | 3 | 3 | 3 | 3 |
---|
Назначение: Имеет П-образную форму и служит в качестве основания для стоечных профилей, а также для устройства перемычек между ними в каркасах перегородок и облицовок.
Описание: – Адаптированная геометрия профиля «компакт» обеспечивает экономичное решение по монтажу. – Профили направляющие производятся с отверстиями d=6/8 мм с шагом 250 мм в спинке профиля, предназначенными для установки дюбелей, что существенно облегчает крепление к несущему основанию.

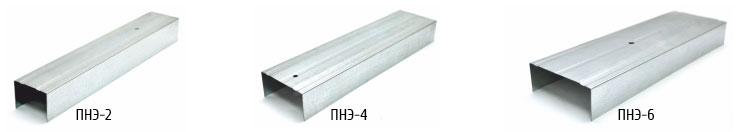

Монтаж профиля направляющего: Монтируется направляющий профиль в паре с соответствующим по типоразмеру стоечным профилем ПС. Наименование | ПНЭ-2 | ПНЭ-4 | ПНЭ-6 |
---|
Размер, мм | 50×25 | 75×25 | 100×25 |
---|
Материал/Толщина, мм | Оц. сталь/0,4 | Оц. сталь/0,4 | Оц. сталь/ 0,4 |
---|
Длина, м | 3 | 3 | 3 |
---|
Назначение: Имеет П-образную форму и предназначен для формирования каркаса подвесных потолков и облицовок стен.
Описание: – Полки и спинка профиля потолочного имеют по три продольные канавки и дополнительную перфорацию на спинке профиля, что обеспечивает повышенную жесткость. – Наличие продольных канавок также позволяет центровать ввинчиваемые шурупы, что значительно упрощает процесс монтажа. – Широкая спинка в 60 мм служит удобным основанием для крепления гипсокартонных листов. – Для установки подвеса с зажимом края полок профиля потолочного загнуты внутрь и служат в качестве упора. Наименование | ПП-60×27 | ПП-60×27 (i) |
---|
Размер, мм | 60×27 | 60×27 |
---|
Материал/Толщина, мм | Оц. сталь/0,45 | Оц. сталь/0,4 |
---|
Длина, м | 3/4 | 3/4 |
---|
Назначение: Имеет П-образную форму и предназначен для формирования каркаса подвесных потолков и облицовок стен.
Описание: – Полки и спинка профиля потолочного имеют по три продольные канавки, что обеспечивает повышенную жесткость. – Наличие продольных канавок также позволяет центровать ввинчиваемые шурупы, что значительно упрощает процесс монтажа. – Для установки подвеса с зажимом края полок профиля потолочного загнуты внутрь и служат в качестве упора. – Адаптированная геометрия профиля «компакт» обеспечивает экономичное решение по монтажу.
Монтаж профиля потолочного: Крепление профиля для ГКЛ к несущему основанию осуществляется при помощи специальных подвесов, основными среди которых являются: прямой подвес и подвес с зажимом. Для установки подвеса с зажимом края полок профиля загнуты внутрь и служат в качестве упора.
Наименование | ППЭ-45×18 |
---|
Размер, мм | 45×18 |
---|
Материал/Толщина, мм | Оц. сталь/0,4 |
---|
Длина, м | 3/4 |
---|
Назначение: Имеет П-образную форму и служит направляющим для профиля ПП-60×27 при формировании каркаса подвесных потолков и облицовок стен.
Описание: В спинке есть отверстия d=6 мм, расположенные с шагом 500 мм для крепления направляющей к несущему основанию при помощи дюбелей. Имеет П-образную форму и служит направляющим для профиля ПП-60×27 при формировании каркаса подвесных потолков и облицовок стен. Наименование | ППН-28×27 | ППН-28×27 (i) |
---|
Размер, мм | 28×27 | 28×27 |
---|
Материал/Толщина, мм | Оц. сталь/0,45 | Оц. сталь/0,4 |
---|
Длина, м | 3 | 3 |
---|
Назначение:
Имеет П-образную форму и служит направляющим для профиля ППЭ-45×18 при формировании каркаса подвесных потолков и облицовок стен. Описание:
В спинке есть отверстия d=6 мм, расположенные с шагом 500 мм для крепления направляющей к несущему основанию при помощи дюбелей. Монтаж профиля направляющего:При монтаже каркаса подвесного потолка профиль закрепляется на стенах по периметру потолка. При монтаже облицовочного каркаса профиль закрепляется на потолке и полу. Имеет П-образную форму и служит направляющим для профиля ППЭ-45×18 при формировании каркаса подвесных потолков и облицовок стен. Наименование | ППНЭ-19×19 |
---|
Размер, мм | 19×19 |
---|
Материал/Толщина, мм | Оц. сталь/0,4 |
---|
Длина, м | 3 |
---|
|
