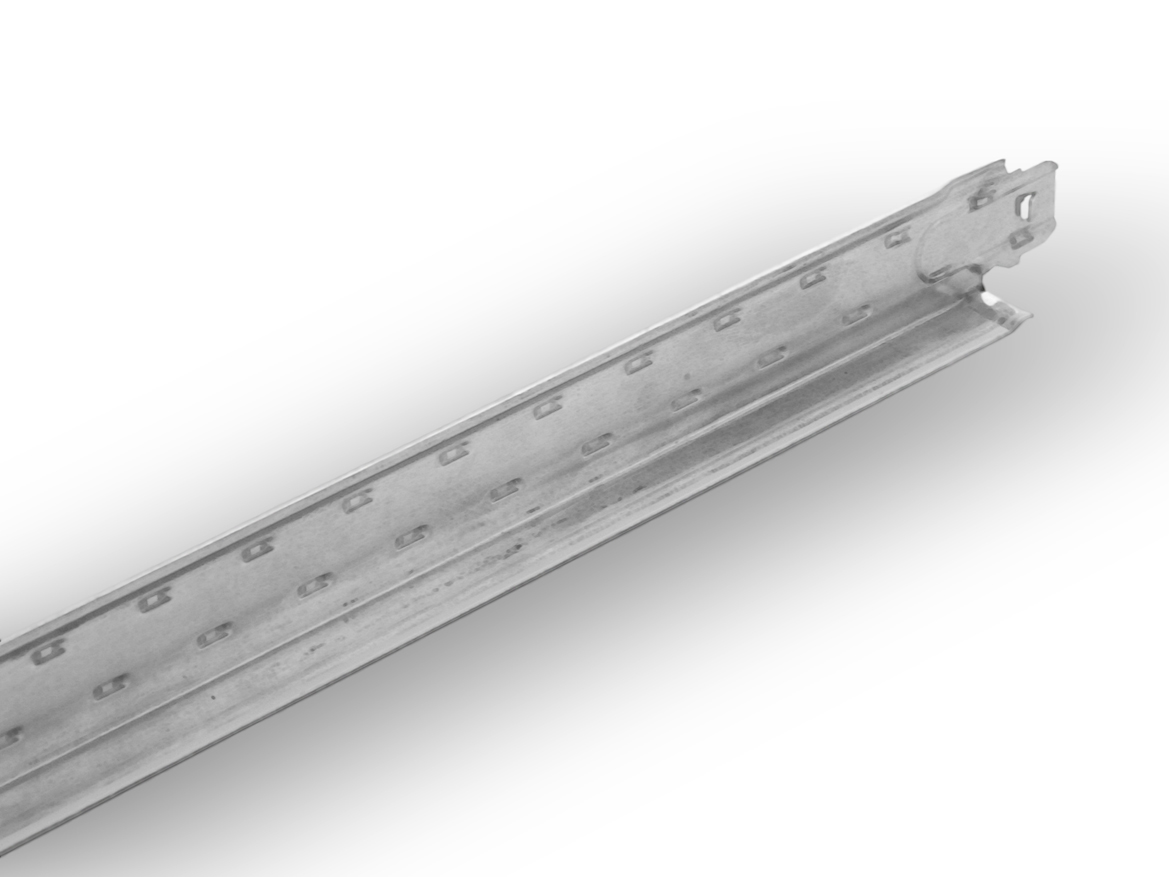

Подвесная система Т-24 Стандарт предназначена для монтажа кассетных потолков SKY TY и SKY T24, ячеистых потолков Грильято Профи и Грильято NL 10, а также для установки потолков из минерального волокна и пластика. Благодаря конструкции системы обеспечивается равномерная нагрузка по всей площади и достигается строгое соблюдение идеальных пропорций потолочной зоны.
Ширина фланца, мм | 24 | Длина профиля, мм | 3700 | 1200 | 600 | Высота профиля, мм | 29 | 24 | 24 | Материал профиля | Сталь холоднокатаная обожженная | Материал фланца | Алюминий | Тип замка | Цельновырубленный | Тип соединения | Внахлест | Температура эксплуатации, °С | Не выше +90 | Зона влажности | Сухая, нормальная, влажная | Класс горючести | Негорючий (Г1) | Степень агрессивности среды | Неагрессивная, слабоагрессивная, среднеагрессивная | Несущая способность, кг/м2 | до 8 кг на кв.м* |
* Несущая способность указана для схемы монтажа №1.
* Для установки светильников, инженерного и вентиляционного оборудования необходимо использовать отдельные крепежные элементы, предусмотренные проектной документацией. Недопустимо использование подвесной системы Т-профиль в качестве несущей конструкции.
Наименование изделия | Ед. измерения | Расход на на м2 | Схема №1 | Схема №2 | Схема №3 |
---|

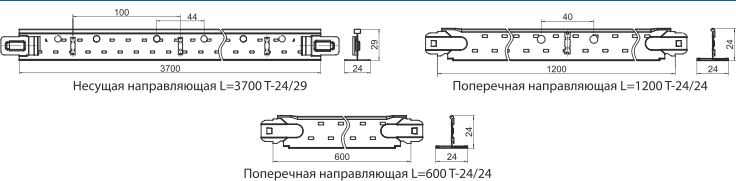

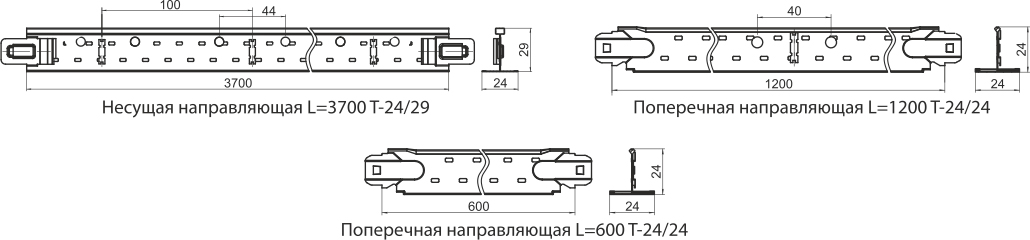

Несущая направляющая L=3700 Т-24/29 | м п. | 1,68 | 0,84 | 0,84 |
---|
Несущая направляющая L=1200 Т-24/24 | м п. | - | 1,68 | 1,68 |
---|
Несущая направляющая L=600 Т-24/24 | м п. | 1,68 | 0,84 | 0,84 |
---|
Подвес | шт. | 2,4 | 1,2 | 1,2 |
---|
Уголок периметральный | м п. | По периметру помещения |
|
