10 сентября 2013

Подвесная система Т-24 Универсал

Профиль С возобновил производство Подвесной системы Т-24 Универсал.
Подвесная система Т-24 Универсал предназначена для монтажа потолочных конструкций с распределенной нагрузкой не более 5 кг/м2 потолка, кассетных потолков SKY TY и SKY Т24, ячеистых потолков Грильято ПРОФИ и Грильято NL10, а также для монтажа потолков из минерального волокна и пластика.

Ширина шапки, мм

24

Длина профиля, мм

3700  1200  600

Высота профиля, мм

24       24     18

Материал профиля

сталь холоднокатаная обожженная

Материал фланца

алюминий

Тип замка

цельновырубленный

Тип соединения

внахлест

Температура эксплуатации

не выше +90С

Зона влажности

сухая, нормальная, влажная

Класс горючести

негорючий (Г1)

Степень агрессивности среды

неагрессивная, слаюоагрессивная, среднеагрессивная

Несущая способность

до 5 кг на кв. м*

* Несущая способность указана для схемы монтажа №1.

ЦВЕТОВОЕ РЕШЕНИЕ: белый.

СОСТАВ:

Несущая направляющая L=3700 T-24/24 Универсал

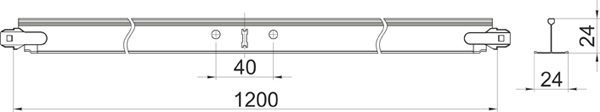

Поперечная направляющая L=1200 T-24/24 Универсал

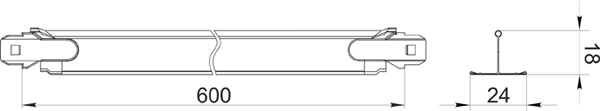

Поперечная направляющая L=600 T-24/18 Универсал









ПРЕИМУЩЕСТВА

НЕСГОРАЕМЫЙ КАРКАС: Подвесная система Т-24 Универсал является несгораемым каркасом. (Класс горючести – Г1, класс воспламеняемости – В1, группа токсичности – Т1, группа дымообразования – Д1.)
ПОВЫШЕННАЯ ЖЕСТКОСТЬ: Увеличенное ребро жесткости на теле профиля повышает его устойчивость на скручивание и придаёт дополнительную надежность подвесной конструкции.

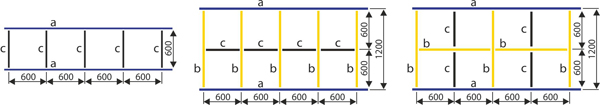

РЕКОМЕНДУЕМЫЕ СХЕМЫ МОНТАЖА:









A = L 3700; B = L 1200; C = L 600


РАСХОД НА 1 КВ. М

Наименование

Ед. измерения

Схема № 1

Схема № 2

Схема № 3

Несущая направляющая L=3700 Т-24/24 Универсал

пог. м

1,68

0,84

0,84

Несущая направляющая L=1200 Т-24/24 Универсал

пог. м

-

1,68

1,68

Несущая направляющая L=600 Т-24/18 Универсал

пог. м

1,68

0,84

0,84

Подвес

м

2,4

1,2

1,2

Уголок периметральный

пог. м

По расчету

По расчету

По расчету
